Tembrų blokas su TDA1524

Kiekvienam stiprintuvui reikalingas tembrų blokas. Nenorėjau gaminti sudėtingos schemos, todėl nusprendžiau pasidaryti stereo tembrų bloka su TDA1524. Ji gali reguliuoti garsą, balancą, žemus ir aukštus dažnius.

Kiekvienam stiprintuvui reikalingas tembrų blokas. Nenorėjau gaminti sudėtingos schemos, todėl nusprendžiau pasidaryti stereo tembrų bloka su TDA1524. Ji gali reguliuoti garsą, balansą, žemus ir aukštus dažnius. Pagrindiniai parametrai:

Matinimo įtampa: nuo 7,5 iki 16V

Garsas reguliuojamas: -80 iki +21,5 dB

Žemi dažniai ties 40 Hz reguliuojami: -19 iki +17 dB

Aukšti dažniai ties 16 KHz reguliuojami: +/-15 dB

Atkuriama dažnių juosta: 20-25000 Hz

Iškraipymai: 0,3%

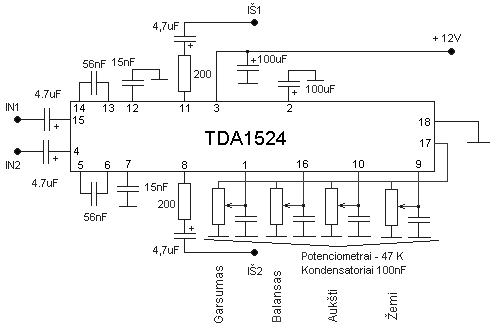

Schema:

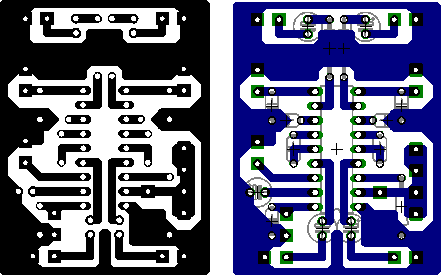

Nubraižiau montažinę plokštę su Eagle:

Montažinė plokštė

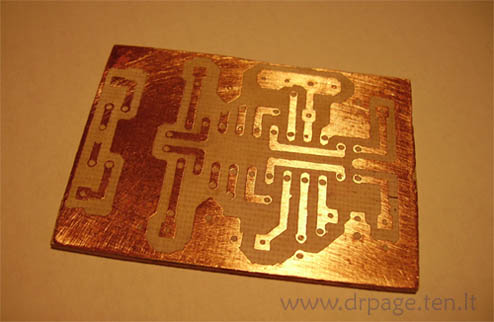

Išėsdinta montažinė plokštė

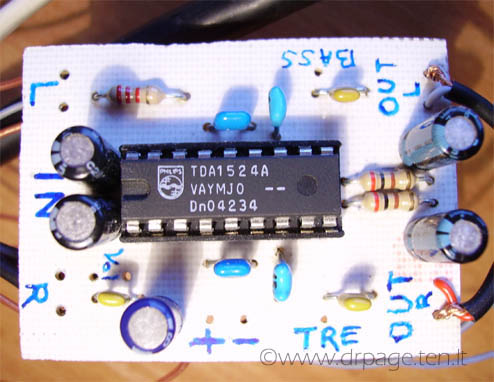

Sulituota

Ši schema patogi tuo, kad nereikia naudoti sudvejintų potenciometrų. Schema likau nepatenkintas, nes skleidė gan garsų “šnypštymą”, todėl geresniuose stiprintuvuose jos naudoti nepatarčiau.

Spread the love
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •

3 thoughts on “Tembrų blokas su TDA1524

  1. Turiu kaip tik atliekamą tokią IC, reiks įdomumo dėlei sulipdyt, nors atsiliepimai apie ją tikrai nekokie…

    • Šiaip “kiekvienam” stiprintuvui nėra būtinas tembrų blokas.

      Tikriausiai tai galioja tik lempinėms sistemoms arba labai aukštos klasės tranzistorinėms 🙂
