UV spindulių eksponavimo įtaisas (UV Box) PCB gamybai

Su laikų mano plokščių gamybos technologios tobulėjo, tad pradėjau naudoti plokštes su fotorezistu.

Kažkada seniau bandžiau, bet nelabai pavyko

Naudojant fotolitografijos technologija, pagrindiniai etapai yra:

  1. trafareto – skaidrės paruošimas (plokštės vaizdas)
  2. plokštės, padengtos fotorezistu (UV spinduliams jautri medžiaga) švitinimas per trafaretą
  3. apšvitintos plokštės ryškinimas
  4. išryškintos plokštės ėsdinimas
  5. tolesnis plokštės apdorojimas (skilių gręžimas, fotorezisto valymas ir t.t.)

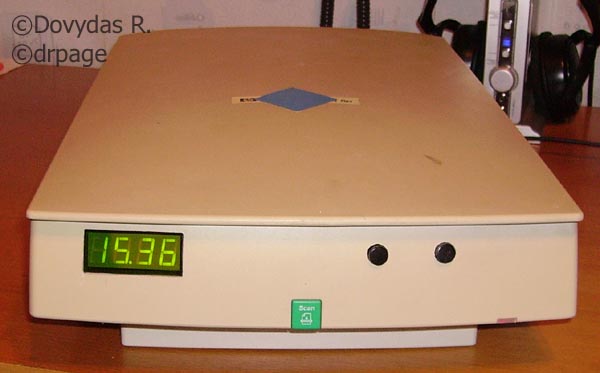

Taigi, būtinas UV šaltinis, kurio srautas butų kuo tolygesnis, reguliuojama ekspozicija. Pasirinkau skanerio korpusą ir į jį sudėjau: 4x 8W UV lempas, laikmatį, vidinę konstrukciją. UV lempų paleidimui panaudojau taupiųjų lempų elektroninius balastus.

Kad gaučiau tolygų UV spindulių srautą, po lempomis priklijavau aliuminio folijos. Atstumas nuo lempų iki PCB apie 3 cm, tai šviesa lygis gaunamas gan vienodas. Juolab, kad panaudotos 4 lempos.

Žinoma, UV spindulių tolygumą reikėtų įvertinti objektyviais metodais.

Laikmatį sukūriau pats panaudodamas Atmega8 mikrovaldiklį. Įgyvendinau tokias sugalvotas funkcijas:

  • Laiko skaičiavimas atgal
  • Laikas skaičiuojamas 0,1 (su maždaug 0,00003 sekundės paklaida) sekundės tikslumu nuo 1 iki 6000
  • Lempos valdomos simistoriaus pagalba
  • 4 skaitmenų 7 segmentų skaičių indikacija, garsinė ir papildomo dvispalvio LED indikacija
  • Laiko intervalo nustatymas
  • Paskutinio nustatyto laiko atmintis po maitinimo išjungimo
  • Valdymas mygtukais

Šį projektėlį pristačiau „RS stipendija“ konkurse. Pristatomoji vaizdo medžiaga:

Šio projekto atkartojimui reikalingą informaciją pateikiau čia.
