Talpuminiai mygtukai su QT1081

Visur plinta įvairūs “touchbuttonai” ir “touchscreenai”. Neatsilaikiau ir aš prieš jų madą. Įsigijau lietimui jautrų telefoną su Android OS. Nusprendžiau ir savuose projektukuose pabandyti lietimui jautrius mygtukus.

Pradžiai išbandžiau QT1081 mikroschemą, kuri turi 8 talpuminius mygtukus ir diskretinius išėjimus. Korpusas vėl gana mažas.

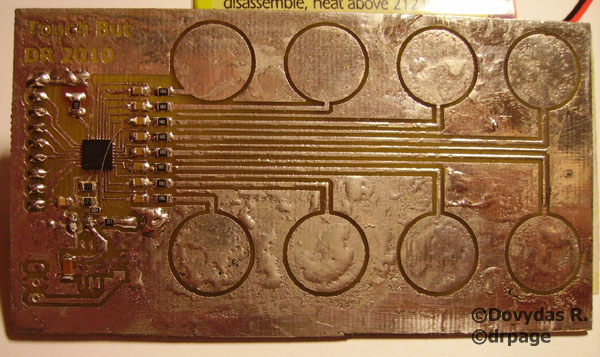

Nusibraižiau PCB pagal vieną iš gamintojo rekomenduotų schemų ir ją pagaminau. Viską sulitavus, veikė tik keli mygtukai. Pasirodo, reikia kiekvienam parinkti jautrumą atskirai su RC grandine. Šiek tiek pavargus pasileido beveik visi mygtukai (2 veikia vistiek nepatikimai, nors ir ilgai žaist nenorėjau).

Nepatikimą veikimą galėjo įtakoti ir plaukiojanti maitinimo įtampa, nes elementas jau pasėdęs ir užsidegant šviesos diodas įtampa dar labiau nukrenta. Gamintojas net rekomendavo naudoti atskirą įtampos stabilizatorių.
