KTU Technorama 2011 – Duomenų surinkimo ir apdorojimo sistema

Gegužės 4d. KTU Technoramoje pristačiau projektėlį “Mokslo ir pramonės bendradarbiavimas kuriant duomenų surinkimo ir apdorojimo sistemą” http://technorama.ktu.lt/darbas/mokslo-ir-pramones-bedradarbiavimas-kuriant-duomenu-surinkimo-ir-apdorojimo-sistema. Šiame renginyje pristačiau su KTU studentų komanda sukurtą apskaitos prietaisų (pvz. šilumos skaitiklių) duomenų surinkimo įtaisą.

Projekto metu buvo puikiai suderinti pramonės poreikiai ir studentų žinios bei gebėjimai. Šį projektą AB “Axis Industries” įvertino pinigine premija.

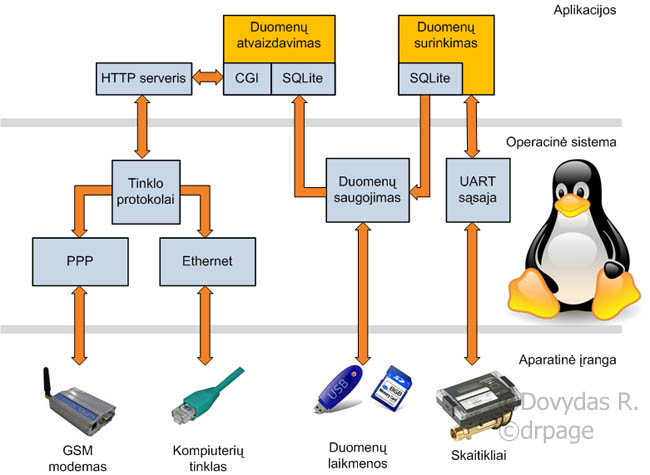

Šio projekto esmė yra duomenų surinkimas iš apskaitos prietaisų, jų kaupimas ir atvaizdavimas vartotojams prisijungus prie įtaiso per interneto naršyklę.

Pagrindinės savybės:

  • duomenų surinkimas (MBUS sąsaja ir protokolu)
  • duomenų kaupimas lokalioje duomenų bazėje (naudojant sqllite, kurios duomenys saugomi USB flash atmintyje),
  • sukauptų duomenų vizualizavimo (lokalus web serveris su grafikų braižymu, failai laikomi USB flash atmintyje)
  • duomenų perdavimas įvairiomis sąsajomis (Ethernet, WLAN, GPRS).

Prisijungus prie sistemos kompiuteriu, naršyklėje galima peržiūrėti sukauptus duomenis įvairia forma (grafikai, lentelės).

Prietaisas buvo sukurtas panaudojat DLink DIR-320 routerį ir jam parašius Linux aplinkoje veikiančias programas.

Pateiktoje nuotraukoje matosi:

  • routeris DLink DIR-320
  • USB šakotuvas (angl. hub)
  • USB Flash atmintukas
  • USB-RS232 adapteris (2 vnt.)
  • GSM modemas
  • šilumos skaitiklis SKU-03
  • MBUS – RS232 adapteris
