Įtampos reguliatorius su LM317T

Dažnai darant ir bandant įvarius prietaisus reikia įvarių nedidelių įtampų. Siųlau pasidaryti paprastą įtampos reguliatorių, kurio pagrindas LM317T.

Dažnai darant ir bandant įvarius prietaisus reikia įvarių nedidelių įtampų. Siųlau pasidaryti paprastą įtampos reguliatorių, kurio pagrindas LM317T (kainuoja kelis litus). Reguliatoirus atlaiko 1,5 A. Gali reguliuoti nuo 1,2V iki 40 V Priklausomai nuo maitinimo įtampos.

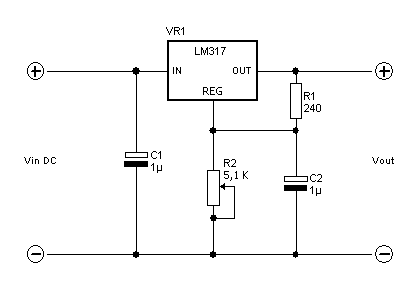

Reguliatoriaus schema:

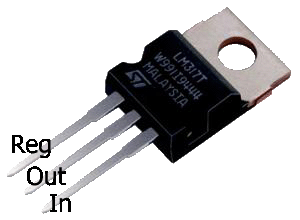

Mikroschema

Maitinimui panaudojau 25V transformatorių ir diodų tiltelį KBU8M bei 1000uF kondensatorių. Mikroschemą reikia montuoti ant nemažo radiatoriaus. Viską sumontavęs, gavau tikrai naudingą įrenginį.

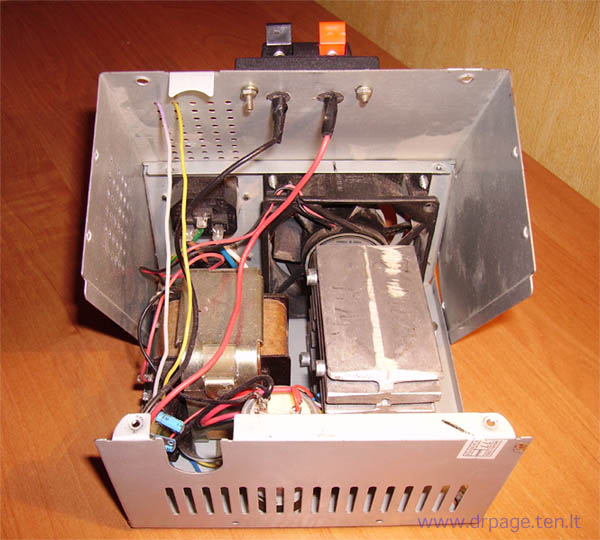

Šitaip sumontavau

Spread the love
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •

18 thoughts on “Įtampos reguliatorius su LM317T

  1. Sveiki noriu truputį paklausti, ar šis įrenginukas tiks mano siųstuvo maitinimui tipo ar nesigrdės 50Hz dažnio poveikis?

  2. Na schema atrode, kurkas paprastesne nei tavo prietaisas 😀 Naujokas gali net neisivaizduoti, kokioj vietoj dedasis tas gremezdiskas tavo transformatorius 😀

  3. Xixi, pirma pasidariau po to pamaciau tavo puslapi sia schema. Man reikejo pamaitinti video kamera is 12v akumo upsinio, senau buvau dejes kriena 9v ir dioda kad numust ta likusi 0.5 v… bet biski grybas gavosi nes kamera labai nori tiksliai 8.4 v tai paskaiciavau varzeles ir dariau pagal si stabilizatoriu. Bet vienas grybas vistiek yra – naudojant isorini mikrofona (kuris beje irgi samadielka) duoda toki svelnu fona garsui… kondikas neddelis galinis 470uf bet galvojau ir nereikia didelio taigi juk pastovia itampa jis ir taip gauna…

    • Tokia schema naudoti su akumuliatorium nėra labai geras sprendimas, nes gaunami gana dideli nuostoliai. Tokiu atveju geriau ieškoti brangesnio LOW DROPOUT stabilizatoriaus. Kodėl maitinti būtina iš akumuliatoriaus? Kaip suprantu kamera buvo su LI-Ion akumu? 🙂 O mikrofona pabandyk ekranuoti, pajungdamas ekrana prie žemės.

        • nu neveike nors tu ka maziau 30v neina ismauti. ir jau net nezinau kas ce yra atrodo viskas sveika ir gerai sulituota bet va niekaip neina isgauti tarsi kiauras butu bet testeris rodo kad ne kiauras

          • Leygan, pabandyk padidint R1. Tada reikės keisti ir R2.

          • To Leygan:

            Tai kokios bėdos trugdė anksčiau? parašyk, gal ir kitiem iškils tokių problemų 😉

          • zinok net pacs nezinau. dejau visas tokes pat dalis ir veike iskart turbut kaskas su lm buvo

  4. To Dovydas: citata

    gana dideli nuostoliai. Tokiu atveju geriau ieškoti brangesnio LOW DROPOUT stabilizat

    – low ar ne low dropout čia nieko nepakeis, nes low-dropout ne tą reiškia. Low dropout reiškia mažas minimalus dV. Pvz. Turi 6V, o reikia 5V. Paprastas 7805 čia netinka, nes reikia didesnio įtampų skirtumo. O štai low droput čia veiks.

    O bendru švino akumo->lion kameros ir leygan klausimui. Reikia skaičiuoti kiek išsiskirs galios ant mikroschemos- dV*I. Jei įtampos kritimas 6V, srovė 2.5A, tai ant mikroschemos išsiskirs 15W… Čia tai didokas radiatorius reikalingas. Ir dar neaisku ar čipas išlaiko tokias galias. didesnėm srovėm stabilizuoti naudokit impulsinius stabilizatorius.

    • To Dovydas: citata

      gana dideli nuostoliai. Tokiu atveju geriau ieškoti brangesnio LOW DROPOUT stabilizat

      – low ar ne low dropout čia nieko nepakeis, nes low-dropout ne tą reiškia. Low dropout reiškia mažas minimalus dV. Pvz. Turi 6V, o reikia 5V. Paprastas 7805 čia netinka, nes reikia didesnio įtampų skirtumo. O štai low droput čia veiks.

      O bendru švino akumo->lion kameros ir leygan klausimui. Reikia skaičiuoti kiek išsiskirs galios ant mikroschemos- dV*I. Jei įtampos kritimas 6V, srovė 2.5A, tai ant mikroschemos išsiskirs 15W… Čia tai didokas radiatorius reikalingas. Ir dar neaisku ar čipas išlaiko tokias galias. didesnėm srovėm stabilizuoti naudokit impulsinius stabilizatorius.

      Ačių už paaiškinimą, Savel. Žinoma, kad impulsinis daug geriau, bet ji pagaminti pradedantiem nelengva. Gal parodyt kokių pavyzdžių?

  5. Dažnai darant ir bandant įvarius prietaisus reikia įvarių nedidelių įtampų..

    – tikrai taip, o dažniausiai dviejų, todėl reik iš karto daryti du atskirus arba “du viename”!

    🙂
