Metalo detektorius Clone Pi AVR

Prieš keletą metų pamatęs Clone Pi AVR projektėlį užsinorėjau ir aš, juolab kad pagrindinius reikiamus komponentus kaip ir turėjau besivoliojančius nepanaudotų detalių sandėlyje 🙂

Taigi pradėjau domėtis. Pabendravau su Donatu Stanioniu http://blog.elektronika.lt/donatas/2011/01/25/metalo-detektorius-clone-pi-avr/, nes jis jau buvo pasidaręs ir išbandęs šį metalo detektorių. Internete rastos PCB pasirodė labai didelės ir nepraktiškos. Nusprendžiau perbraižyti schemą ir PCB. Schemos nekeičiau, perbraižiau tik todėl, kad po to būt galima pagal ją be klaidų nubraižyti PCB.

Braižydamas stengiausi išlaikyti taisyklinga takelių topologiją – žemės medžio struktūros, nes girdėjau, kad dėl neteisingos trasuotės daug kam generuojami šis metalo detektorius. Daugelį detalių stengiausi panaudoti SMD, kad PCB būtų kuo mažesnė.

Pagaminau kelis vienetus šių PCB.

Surinkau ir išbandžiau su nedidele ritele. Schema veikia. Reiškia laukia tolesni darbai: ritės gamyba, rėmo ir korpuso gamyba.

Rite dariau korzinka, didesnę 30 cm skersmens. Kompiuteriu nusibraižiau trafaretą ant A3 lapo, tinkanti mažesniajai ir didesnei ritei. Trafaretą priklijavau prie medžio drožlių plokštės ir pagal atskaitos taškus sukalinėjau vynukus.

Kiek pamenu, vyniojau 4 sluoksnius vielos pagal pateikta konfigūraciją.

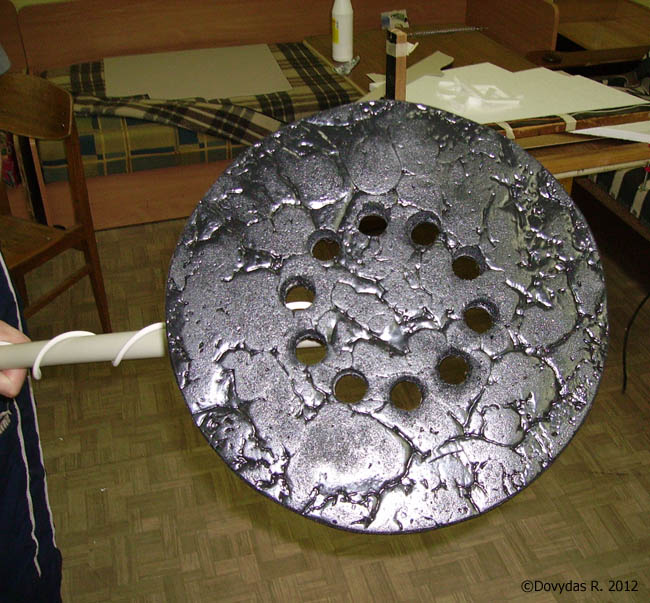

Suvyniojęs ritę, panaudojau montažines putas ir suformavau ritės laikančiąją konstrukciją.

Rėmą dariau ir plastikinio vamzdžio ir alkūnių.

Metalo detektoriaus maitinimui panaudojau 3 vnt Li-Ion 18650 korpuso tipo cilindrines 2,4Ah celes.

Korpususi pasirinkau plastikinę dėžutę, kurioje viskas puikiai sutilpo.

Gale sumontavau garsinį signalą, ausinių lizdą (įjungus ausines, išjungiamas integruotas signalas), ritės orijungimo lizdą bei pakrovimo lizdą.

Kasinėti dar nebandžiau, tačiau kiek išbandžiau, metalo detektorius veikia neblogai.

Gal vėliau sumontuosiu metalo detektoriaus video 🙂

Spread the love
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •

10 thoughts on “Metalo detektorius Clone Pi AVR

      • Daug kas deklaruoja, kad monetą traukia iš 30 cm atstumo, tai pas mane panašiai. Didesnius daiktus iš toliau.

        Gal sumontuotame video geriau atsiskleis veikimas.

        Rėmas ir šalia esančios detalės turi būti ne metalinės.

        Kas yra “kastylius”? 🙂

        • “Kastylius” t.y. ramentas, kur invalidams vaikscioti tik vamzdelius reikia pakeisti plastikiniais, o pati rankena tai labai gerai tinka ir patogi siam projektui.

          • Taip ir jaučiau, kad tai ramentas 😉

            Mano kūrinys labai primena ramentą, tik žmogaus svorio neatlaikytų 😀

            Manau geriausias variantas būtų suformuoti rėmą iš anglies/stiklo pluošto su derva. Gautųsi tvirtas ir lengvas rėmas.

    • Montažinės putos, tai bet kas, kas panašu į makrofleksą :p

      Jei reikia informacijos apie ritės vyniojimą, turiu rusų kalbą. Parašyk el. paštu ir atsiųsiu.

      • O pats makrofleksas netinka? 😛 Man įdomi tavo apdirbimo technika, suformavai labai gražią, lygią ritę. Galėtum detaliau papasakoti kaip apdirbai ją? Aš pasidariau vieną su makrofleksu, bet apdirbimas su stiklo audiniu, špaklium lyginau, daug darbo, sunki ir negraži. Darysiu naują, tai gaudausi idėjų 🙂

        • Makroflekas ir yra montažinės putos, tad jos tinka.

          Ritė buvo pagaminta montažinėmis putomis apipurškiat ritės apvijas jas paguldžius ant plastikinio pagrindo. Plokštumos sutankinimui apstingusios putos buvo šiek tiek suslėgtos. Pilnai sukietėjusios putos buvo apipjautos pagal pagrindo kraštinę. Pačios putos nelabai laikėsi prilipusios prie plastikinio pagrindo, tad buvo atskirtos nuo pagrindo, šiek tiek padailintos ir nudažytos dažais. Jokio glaisto nebuvo naudota. Vėliau siekiant ritės tvirtumo ir tvirtinimo patogumo, ritės dalis iš putų buvo priklijuota klijais atgal prie pagrindo. Bendra ritės masė nedidelė ir didžiąją jos masės dalį greičiausiai sudaro pagrindo svoris.
