ModBus ir TCP/IP paketų pagrindu veikianti automatizavimo sistemų platforma

Vasara kilo idėja sukurti bendrą valdymo sistemą protingų įrenginių valdymui, kurie jungiasi per RS485 sąsają ir palaiko standartinį protokolą. Kaip žinia, RS485 sąsajoj gan sunku įgyvendinti multimaster sistemą. Protokolas pasirinktas MODBUS RTU.

Toliau norėtasi, kad valdyti būtų galima per kompiuterių tinklą, tad tam sukurtas „tiltas“ (angl. bridge), prie kurio iš vienos pusės jungiasi Modbus protokolą palaikantys įrenginiai (per RS485 sąsaja), o iš kitos pusės jungiasi vartotojai (per kompiuterių tinklą).

Sistema veikia taip:

  • vartotojas perduoda į TCP/IP paketą įterptą MODBUS paketą tiltui
  • paketas įkrenta į tilto paketų apdorojimo eilę
  • apdorojus paketą tilte, jis išsiunčiamas vedamiesiems įrenginiams per RS485 sąsają
  • gavus atsakymą iš vedamojo įrenginio, tiltas siunčia šį atsakymą užklausimą siuntusiam vartotojui kompiuterių tinkle. Jei atsakymas negaunamas per nustatytą laiką, siunčiamas specialus paketas, pranešantis apie tai (angl. timeout).
  • toliau apdorojamas kitas tilto eilės paketas (viskas nuo pradžių).

Toks sistemos veikimas leidžia gauti multimaster sistemą.

Vedamųjų įrenginių realizacijai panaudoti mikrovaldikliai Atmega8. Programa parašyta pasinaudojant GCC priemonėmis. Panaudota FreeMODBUS biblioteka, kuri įgyvendina pilna MODBUS protokolo palaikyma.

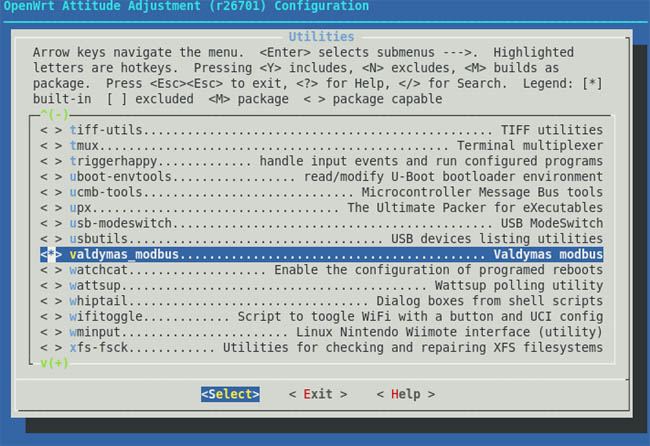

Tilto kūrimui pasirinkta aparatinė routerio DLink DIR-320 platforma su specialiai šiam projektui sukompiliuota Linux OpenWRT versija bei parašyta atskira aplikacija.

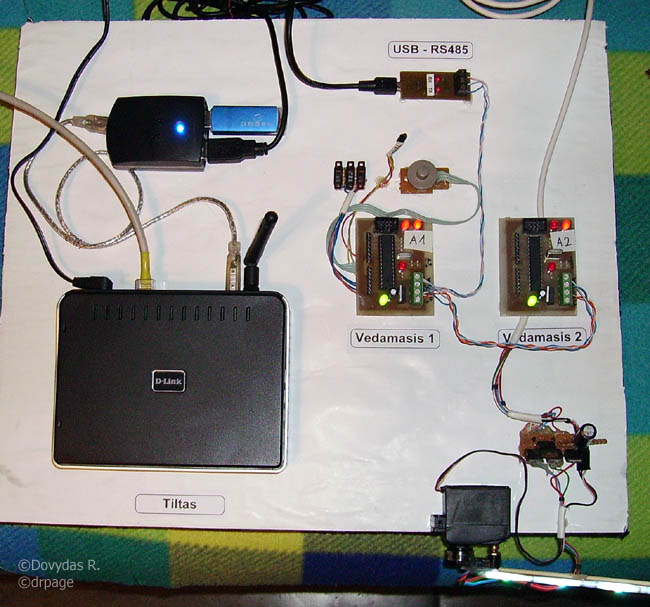

Aparatinė tilto platforma buvo papildyta savadarbiu USB-RS485 keitiklių.

ModBUS paketų apdorojimas tilte kaip ir neatliekamas. Viskas “aklai” persiunčiama vienai ar kitai pusei (vartotojui ar vedamajam įrenginiui).

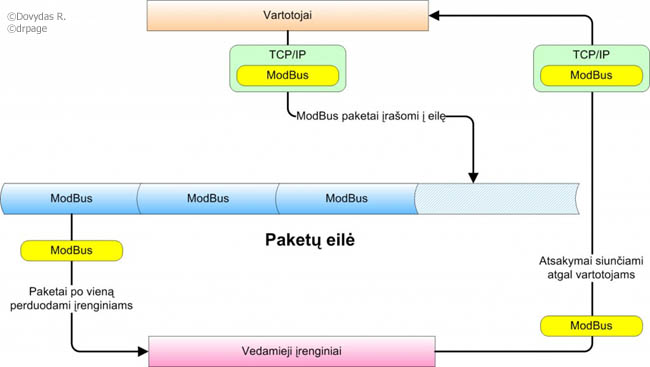

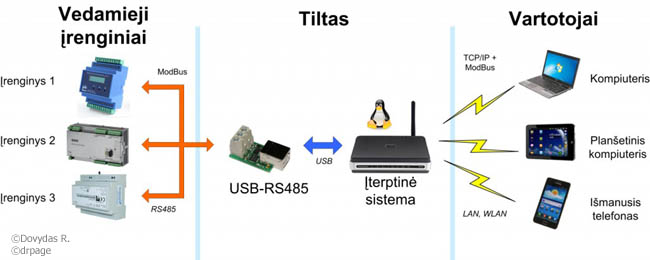

Žemiau pateikta iliustracija, kurioje pateikta kaip keliauja paketais šioje sistemoje:

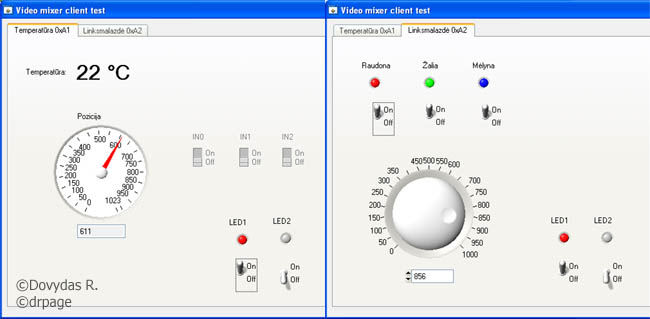

Bandomoji vartotojo sąsaja veikianti Windows aplinkoje suprogramuota panaudojant LabWindows CVI. Taip apt pradėta daryti AndroidO S palaikančiuose įrenginiuose veikianti aplikacija. Naudojant vartotojo sąsają, buvo galima išbandyti vedamųjų įrenginių galimybes:

  • stebėti diskretinius įėjimus (mygtukai) ir analoginius įėjimus (potenciometro padėtis ir temperatūros daviklis),
  • junginėti įvarius išėjimus (ant plokštės esantys LED, RGB LED),
  • valdyti išorinius įrenginius (servo pavara).

ModBUS paketų formavimas ir apdorojimas vartotojo sąsajoje atliekamas savo pasirašytu kodu.

Darbas buvo pristatytas jaunųjų mokslininkų parodoje „Technorama 2012“ jungtinių darbų stende. Kadangi darbe buvo reikalingos gausios įvairių sričių žinios (elektronika, programavimas ir t.t.), darbą atliko dviejų skirtingų Kauno technologijos universiteto fakultetų magistrai: Dovydas Rušinskas (Telekomunikacijų ir elektronikos fakultetas) ir Arvydas Burdulis (Informatikos fakultetas).

Buvo parašytas trumpas straipsnelis http://technorama.ktu.lt/darb12/modbus-ir-tcpip-paketu-pagrindu-veikianti-automatizavimo-sistemu-platforma, kuris buvo išspausdintas renginio kataloge.

Toliau pateikto straipsnio tekstas:

ModBus ir TCP/IP paketų pagrindu veikianti automatizavimo sistemų platforma

Rinkoje siūloma įvairių automatizavimo platformų, kuriose atskiri valdymo įrenginiai jungiami į bendrą tinklą. Sukūrėme alternatyvią automatizavimo sistemų platformą, gebančią perduoti duomenis automatikoje paplitusiu protokolu ModBus, įterptu į kompiuterių tinklo protokolą TCP/IP. Toks protokolų derinys leidžia įgyvendinti valdymą nuotoliniu būdu iš įvairių įrenginių.

Šio projekto tikslas buvo sukurti ModBus RTU protokolo pagrindu veikiančią duomenų perdavimo sistemos platformą su tokiomis savybėmis:

  • Valdymas iš keleto įrenginių
  • Aparatinis tiltas duomenų mainams TCP/IP protokolu vietiniame tinkle ir internete
  • Autonominis sistemos veikimas
  • RS-485 sąsają vedamiesiems (angl. slave) įrenginiams
  • Ethernet ir 802.11b/g/n bevielė sąsaja klientų prisijungimui
  • Bandomoji vartotojo sąsaja Windows ir Android OS
  • Bandomieji ModBus įrenginiai su bazinėmis funkcijomis

Tiltas (angl. bridge) tarp vedamųjų įrenginių ir vartotojo sąsajos realizuotas įterptinėje sistemoje su Linux OS.

Sistema gali funkcionuoti autonomiškai, atlikdama vedamųjų įrenginių valdymą ir duomenų iš jų surinkimą.

Įgyvendinant projektą panaudotos elektronikos ir informatikos žinios, darbą atliko specialistai iš skirtingų fakultetų.

Šį projektą galima plėtoti kuriant/prijungiant naujus vedamuosius įrenginius, vystant vartotojo sąsają.
