Daugelis elektronikos entuziastų patys gamina PCB (spausdintinio montažo plokštes) naudodami įvarius metodus. Aš taip pat esu nemažai PCB padaręs ir žinau, kad tai tikrai nėra lengvas darbas 🙂 Namų sąlygomis gana komplikuota pagaminti sudėtingas, daug smulkių takelių turinčias bei dvipuses plokštes (dėl atskirų sluoksnių teisingo persidengimo). Namuose gamintos PCB atsieina nepigiai, nekalbant apie sugaištą laiką ar broką.
Išskirčiau tokius gamyklinių PCB privalumus prieš namie gamintas PCB:
- Galimi smulkesni takeliai
- Du ar daugiau sluoksnių (siūlo ne visi gamintojai)
- Metalizuoti perėjimai tarp sluoksnių (angl. via)
- Apsauginė litavimo kaukė (angl. solder mask)
- Žymėjimai ant PCB (angl. silkscreen)
- Gan prieinamos kainos
Nutariau išbandyti vieną iš nebrangių PCB gamintojų. Išanalizavęs ką siūlo keletas nebrangių PCB gamintojų (OSH Park, Seeed Studio, ITead Studio), pasirinkau ITead Studio.
PCB pateikimo procesas gana įprastas:
- PCB nubraižymas
- PCB tikrinimas (pateikiamas DRC Eagle programai)
- Geber failų paruošimas (pateikiamas CAM Eagle 5.x ir 6.x programoms)
- Paslaugos užsakymas
- Gerber failų nusiuntimas
Sugeneravus Gerber failus visada verta pasitikrinti kaip jie atrodo peržiūrint kokia nors Gerber failų peržiūros programa. Gerber failų peržiūrai pasinaudojau nemokamo, atviro kodo KiCad paketo programėle GerbView.
ITead mažiausia gaminama PCB yra 5 x 5 cm. Mano nubraižytos PCB buvo 2,5 x 5 cm dydžio, tad padariau 2 vnt vienoje PCB. Žinoma, pagamintų PCB dalinimą reikės atlikti pačiam.
Taigi, sugeneravęs Gerber failus, pateikiau juos gamybai. Nuo PCB užsakymo praėjus maždaug 2,5 savaitės jos jau buvo mano rankose. Su atsiuntimu kainavo 14$.

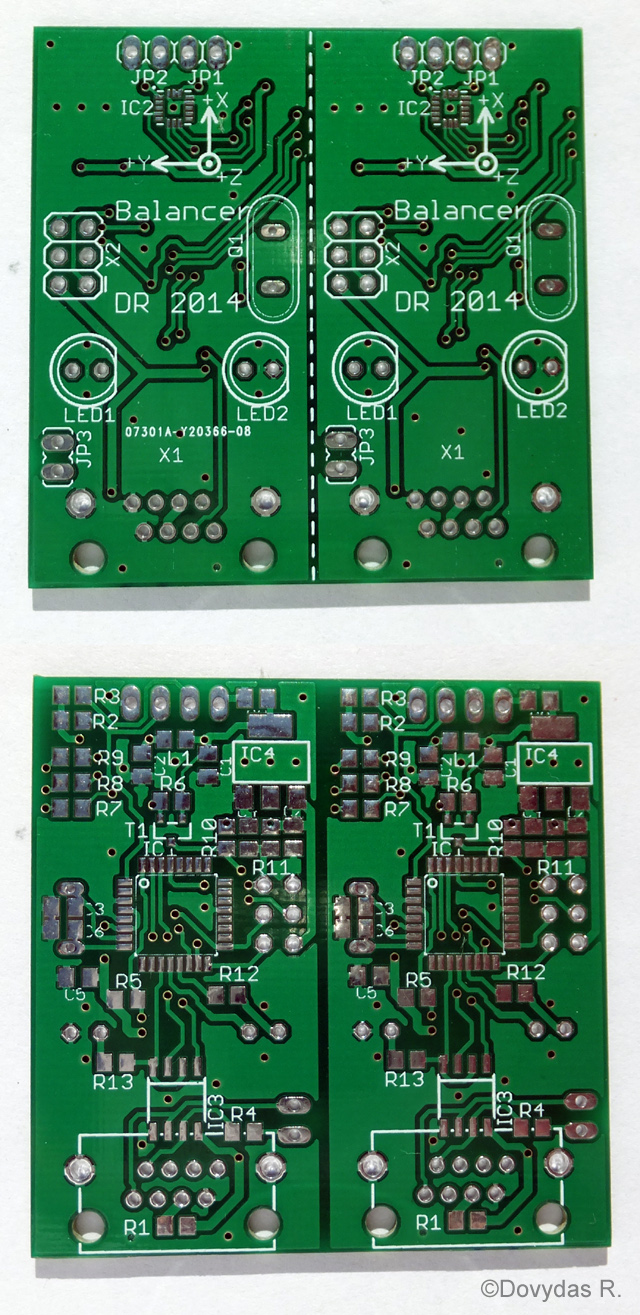

Kadangi buvo gaminamos 10 PCB, o pas mane ant vienos PCB sutalpintos jų dvi, tai viso gavosi net 20 PCB 🙂
Apžiūrėjęs PCB, rezultatu likau patenkintas. Pastebėjau, kad ITead prideda identifikacinį numerį ant PCB.
Manau, ir ateityje naudosiuosi panašiais PCB gamintojais savo projektėliams.
Beje, aptikau puslapį, kuris palygina daugelį žinomesnių PCB gamintojų (kai žiūrėjau buvo 21). Šiame puslapyje reikia įvesti pagrindinius PCB parametrus (dydis, sluoksniai, sluoksniai, spalva, kiekis, šalis į kurią reikės pristatyti) ir bus pateikta informacija iš nemažo gamintojų sąrašo.
http://dirtypcbs.com/
